ISWD低转速卧式单级单吸离心泵

产品概述

ISWD低转速卧式单级单吸离心泵系根据IS型、IR型离心泵之性能参数，参照IS02858标准，采用国内优秀水力模型优化设计而成，是理想的新一代高效节能卧式泵产品。该系列产品采用国家标准四级、六级电机，具有低噪音，低震动等特点，特别适用与对噪音要求教高的场合，如生活社区，空调房等。

适用范围

适应环境噪声要求较高的场合，尤其适用空调系统冷冻水、冷却水循环及末端增压。

产品特点

1、结构紧凑，该系列泵为卧式结构，机泵一体、外型美观、占地面积少，与普通卧式泵比较，占地面积减少30％。如采用IP54户外电机则无需泵房，可置于户外使用。
2、运行平稳、噪音低、组件同心度高。电机和泵直联，简化了中间结构，增加了运行的平稳性，叶轮具有极好的动静平衡，运行时无振动、低噪音，延长了轴承的使用寿命，改善了使用环境。
3、轴封采用优质机械密封，动、静环由硬质合金制成，耐磨损、无泄漏、使用寿命长。
4、采用先进水力模型，具有效率高，性能好等特点。
5、结构独特，泵体下侧设有放水孔，进、出口法兰设有取压孔，能确保泵的正常使用和维护。
6、该系列卧式泵进口为水平方向，出口为垂直向上结构，便于管路布置。

工作条件

1、泵系统*高工作压力为1．6MPa，即泵吸入口压力+泵扬程≤l．6MPa(泵系统工作压力高于1．6MPaH,应在订货时另行提出，以便在制造时泵的过流部件和联接部件采用铸钢)。
2、输送介质为清水或物理化学性质类似清水的其它液体(输送介质带有细小颗粒时，应在订货时另行提出，以便装配耐磨式机械密封)。
3、周围环境温度不超过40℃，海拔高度不超过1000m，相对湿度不超过95%。

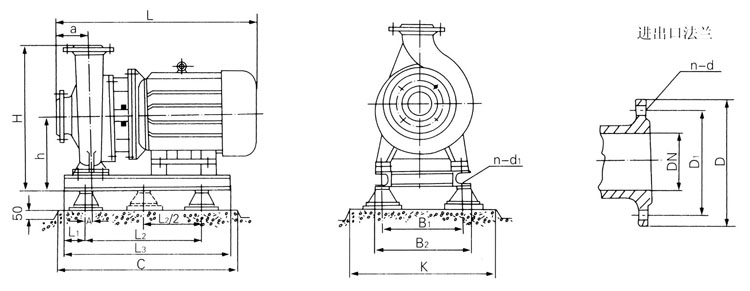

ISWD低转速卧式管道泵外型尺寸图

 外形尺寸表

ISWD低转速卧式管道泵安装说明

1、安装前应检查水泵和电机有无损伤，泵流道内有无影响水泵运行的硬质物体(如石块、铁粒等)，以免水泵运行时损坏叶轮和泵体。
2、安装时管路重量不应加在水泵上，应有各自的支承体，以免泵变形影响运行性能和寿命。
3、泵与电机是整体结构，安装时无需找正，十分方便。
4、当输送热水液体时，为了不使泵承受管路的热变形，泵座的底脚螺栓可以不固定，当管路系统在热胀冷缩时，使泵能与管路一起移动。
5、泵体两端法兰规格均按1．6 M Pa标准确定，所以配备管路时应规格相同。
6、为了不使杂质进入泵内而堵塞流道影响性能，应在泵进口前面安装比吸入管截面积大3-4倍的过滤器。
7、排出管路如装逆止阀应装在闸阀的外面。
8、泵用于有吸程场合，应装有底阀，并且进出口管路不应有过多弯道，同时不得有漏水、漏气现象。
9、为了维修方便和使用安全，在泵的进、出口管路上各安装一只调节阀及在泵出口附近安装一只压力表，以保证泵在额定范围内运行，确保泵的正常运行和使用寿命。
10、安装完毕后盘动泵轴，叶轮应无摩擦和卡死现象。

ISWD低转速卧式管道离心泵附件尺寸

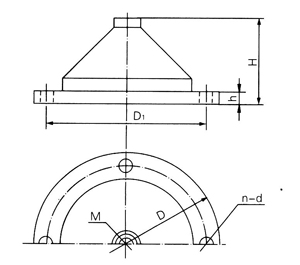

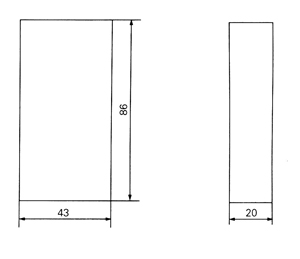

隔振器安装尺寸				SD型隔振垫0.5基本尺寸
型号	M	D	D1		D2	H	d
JGD1	10	100	80		30	43	7
JGD2	12	150	130		30	65	7
JGD3	16	200	170		60	87	11
JGD4	20	290	260		60	133	11

ISWD低转速卧式管道离心泵安装方式

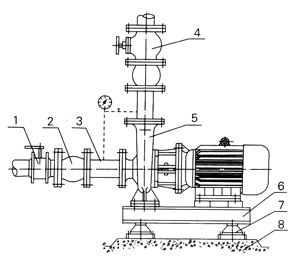

1．刚性安装

	1	进口球阀
	2	挠性接头
	3	直管
	4	出口闸阀
	5	泵
	6	底座
	7	水泥基座

说明：7.5KW以下水泵可配隔振垫直接安装在基础上。11KW以上时,隔振器与基础可钻膨胀螺栓相联。

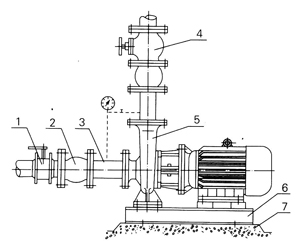

2．柔性安装
